2階水平分光器焦点面での観測


(1) 太陽像モニター部

 基本的に以下のいずれかを使用

 液晶遅延素子内蔵 Lyot-Filter 撮像
        観測可能波長: 6563Å(H-alpha), 8542Å(Ca II), 10830Å(He I)
           (ブロッキングフィルタを取り替えることにより使い分け)
    透過波長幅: 約 0.25 Å
    視野   : スリット面上での直径 43 mm = 277 arcsec
   観測モード: 2K×2K CMOSカメラ+多波長自動切替制御
          …複数のフィルター波長と、各々でのカメラ露出時間
                      をセットし、自動的に繰り返し撮像が可能。
                      カメラの階調は16ビット。
                      1フレームの画像容量は約8MB。
           読み出し速度は最高100フレーム/秒。
                      数十~百フレームを用いてスペックルマスキング法にて
                      画像処理することにより、大気揺らぎによるボケを軽減
                      することも可能。

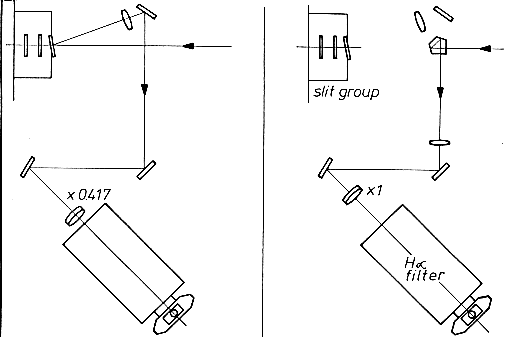

 Hα Lyot-Filter 撮像(光路概略図)

   Zeiss製 LyotFilter(1階観測室の物を併用)
        波長領域 : 6563±16 Å
    透過波長幅: 0.5 Å と 0.25 Å の切替え式
    視野   : スリット面上での直径 60 mm = 384 arcsec
   観測モード: 2K×2K CCDカメラ+多波長自動切替制御
          …複数のフィルター波長と、各々でのカメラ露出時間
                      をセットし、自動的に繰り返し撮像が可能。
                      カメラの階調は10ビット。
                      ビニングも複数種可能で、ビニング無しの場合の
                      1フレームの画像容量は約8MB。




(2) 分光観測部

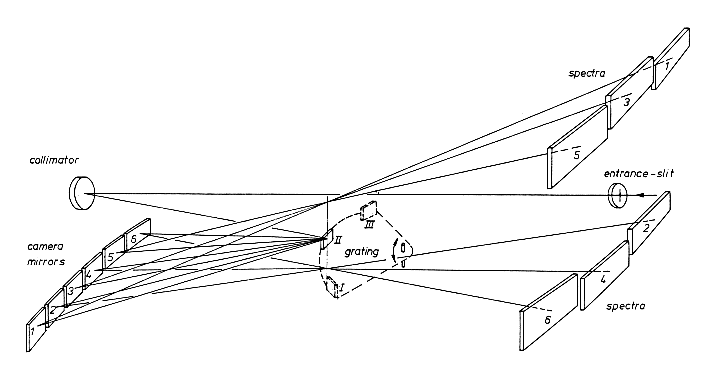

   この分光器は、冒頭の図に示した様に、分散した光を赤色から青色まで6つの
   パートに別け、各々を観測室の6つのポートに結像させることができ、同時に
   12波長域(各ポート2箇所)である程度高分散のスペクトル観測が可能な
      構造になっている。

   回折格子(HGR)…3枚自動切替式
    ブレーズ角: (I)17°27′, (II)26°45′, (III)48°55′
    回折溝数 : (I)1200, (II)1200, (III)600 本/mm
        有効面積 : 154 × 206 mm^2

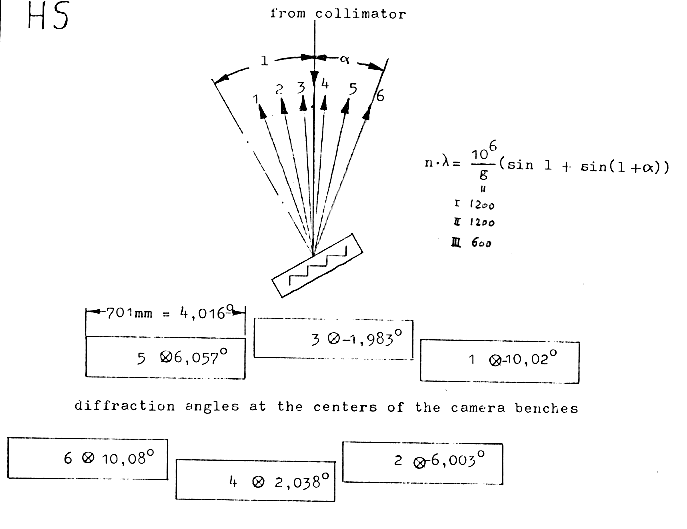

    波長・次数・分散角の関係式
    格子(I)の1次のスペクトルの各ポートでの典型的な波長領域:
      ポート1… 3600 - 4180 Å、 ポート2… 4180 - 4750 Å、
      ポート3… 4750 - 5310 Å、 ポート4… 5310 - 5850 Å、
      ポート5… 5850 - 6390 Å、 ポート6… 6390 - 6900 Å、
     この場合の波長分散: 4000 Å … 0.827 Å/mm
                               6000 Å … 0.770 Å/mm

   スキャン機構…焦点面上流側に挿入するガラスキューブを左右に往復回転運動
          させることにより太陽光を左右にシフトさせ、分光スリットを
          太陽面上で2次元的にスキャンさせる。

      カメラ…当天文台所有のものとしては同時に最大6台利用可(持ち込みで追加も可能)
    ピクセル数  : 1600x1200 pix^2 (CCD 3台), 1568×1024 pix^2 (CCD 1台),
             2048×2048 pix^2 (CCD 2台, CMOS 1台), 640x512 pix^2(赤外線 1台)
    ピクセル分解能: 0.047 arcsec/pix, 0.058 arcsec/pix, 0.0894 arcsec/pix, 0.042 arcsec/pix, 0.128 arcsec/pix
              〜7.6 mÅ/pix,    〜9.2 mÅ/pix,    〜14.4 mÅ/pix,    ~6.7 mÅ/pix,    ~20.5 mÅ/pix
                         (for 1-st order at 6000Å with Grating(I)、
                          ビニング無しで直焦点の場合。縮小レンズでより粗くすることも可)
    観測モード  : PC上の制御ソフト(WindowsOS)から、露出・フレームレート
             等を設定し、自動観測が可能。
                         最初の3台についてはトリガーを共有し、上記スキャン機構
             との同期撮影が可能。

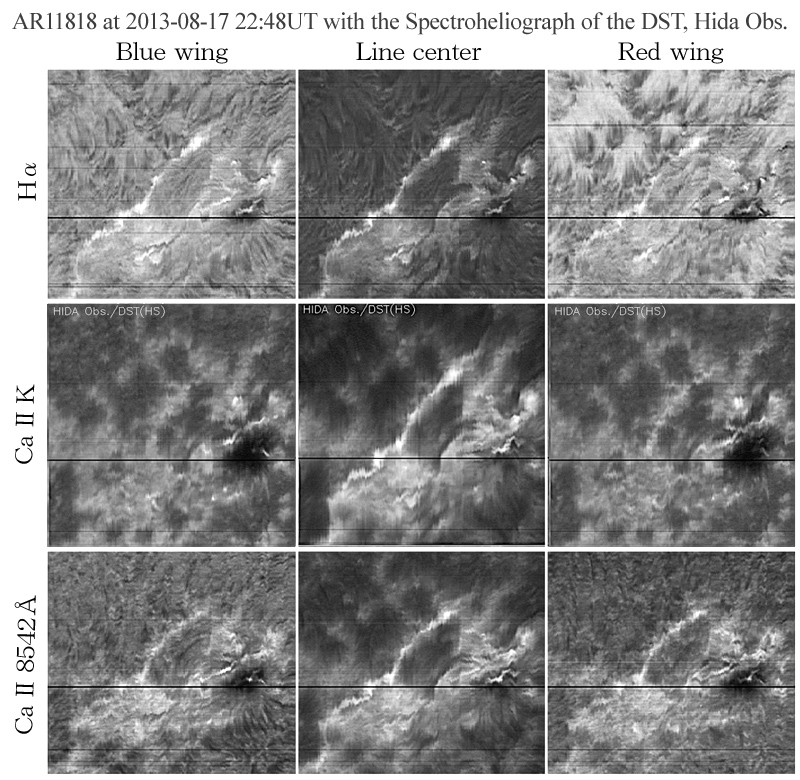

            (下図は3台のカメラで同じ活動領域を3波長で同時に分光スキャン観測した例)
