SMART T4

テスト用光路設計案(2008/11/15)
(画像をクリックで拡大)

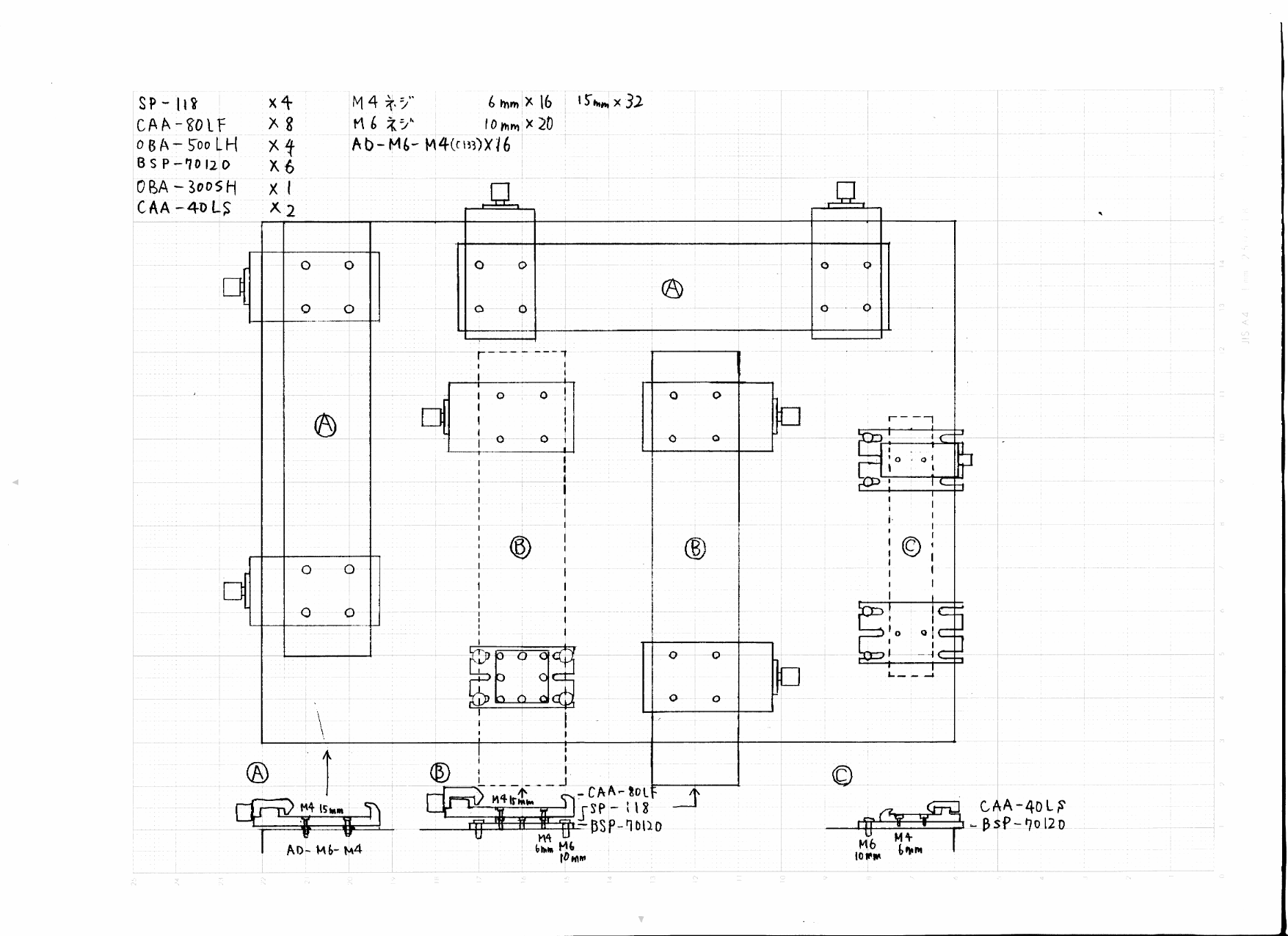

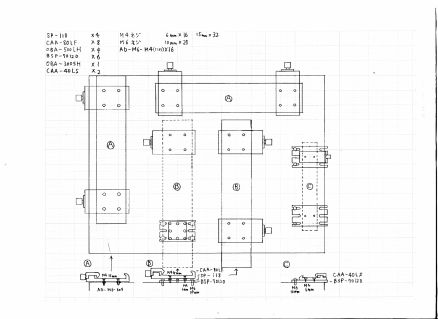

キャリアとベンチ設置
  • 実験室にある800x600の光学定盤上に、ベンチを取り付けるためのベースプレート、スペーサー、キャリアを配置する。
  • 光学定盤に直接キャリアを取り付ける場合には、M6ネジ穴からM4ネジ穴へ変換できる アダプターを用いる。
  • キャリア上にベンチを配置する。

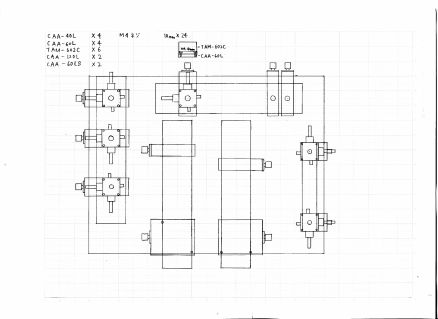

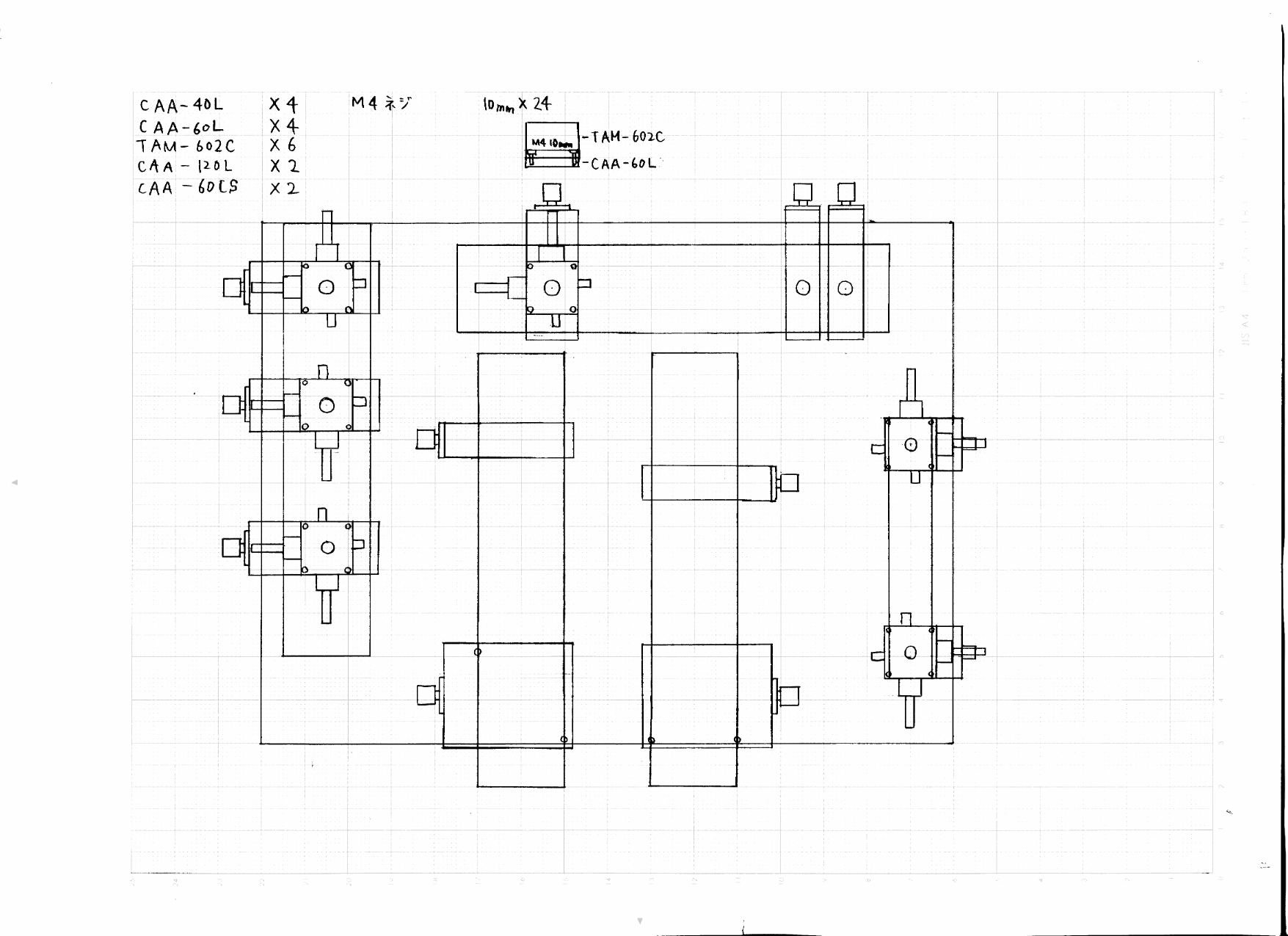

光学素子保持器取り付け
  • ベンチ上に、各種光学素子を取り付けるためのキャリアを配置する。
  • キャリア上に位置微調節用のローラステージを配置する。

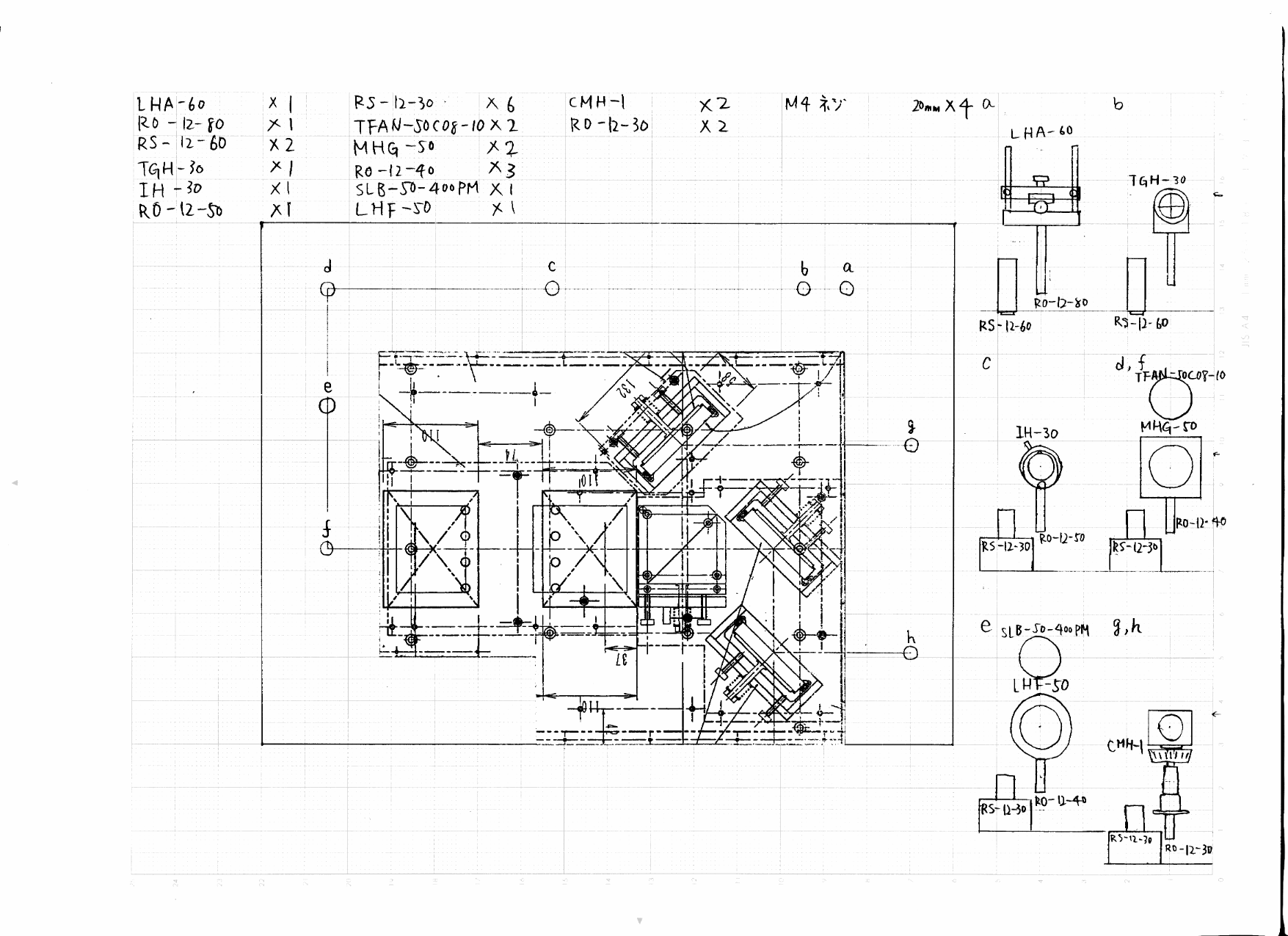

光学素子取り付け
  • ファブリペロが載った光学テーブルを中央部のキャリア上に配置する。
  • 各ローラステージやキャリア上にロッドスタンドを配置する。
  • ロッドスタンドに各種光学素子を配置する。

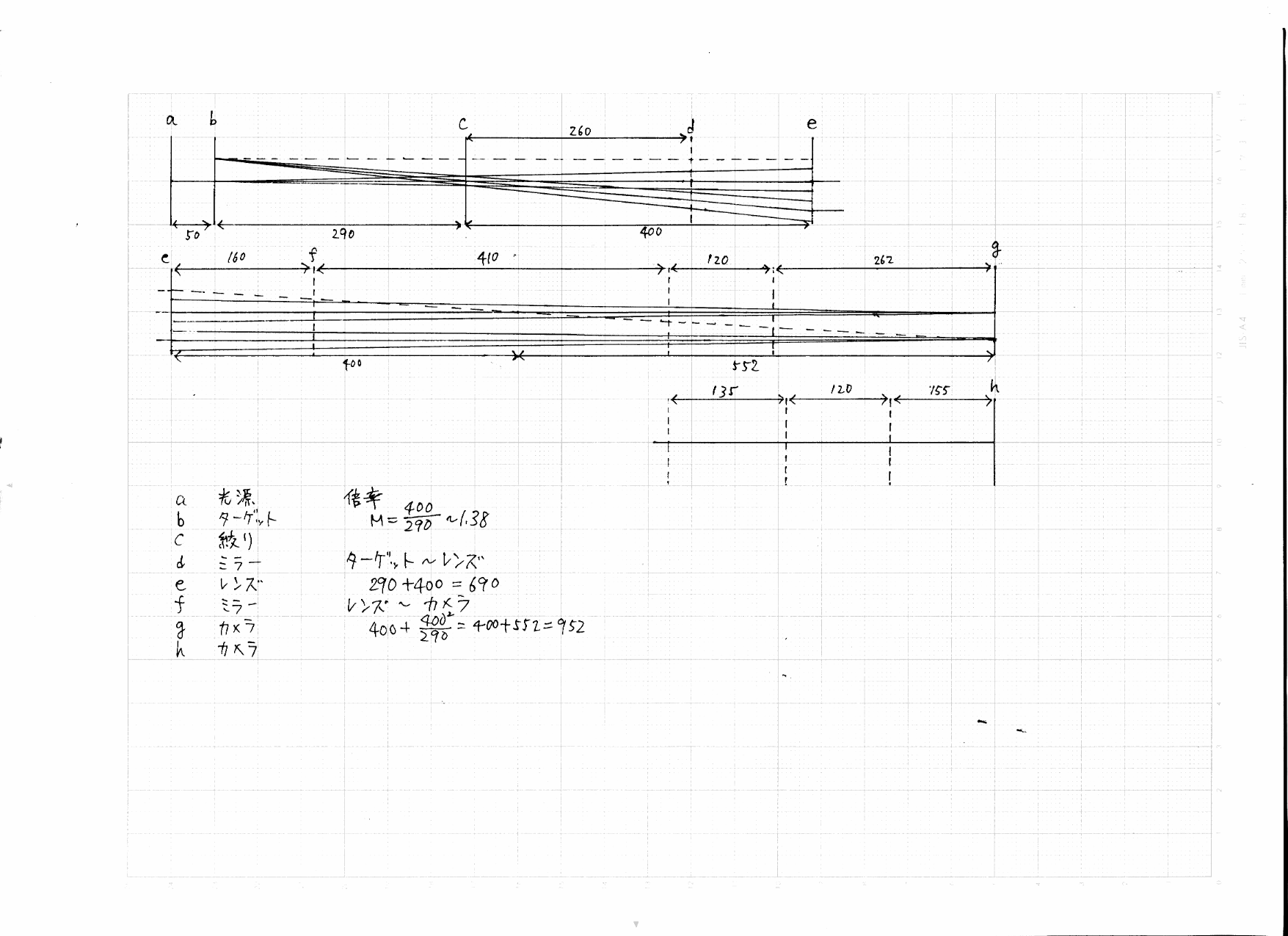

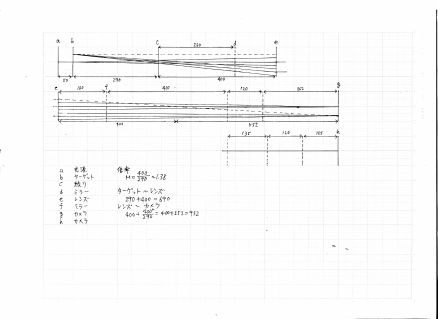

光路長と焦点距離、テレセントリック確認
