分散素子

 要求する波長分解能に応じて2種類の分散素子を用意している。
 ・超低分散   R〜20   2素子プリズム
 ・低分散     R〜150  グリズム

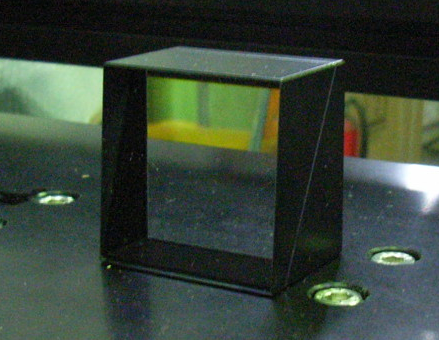

○ 2素子プリズム



2種類の異なる素材のガラスを組み合わせたプリズム。

 仕様:
 ・プリズム頂角: 27.5°, 22.6°
 ・直透過波長:   600nm
 ・透過波長域:   400-800nm
 ・素材:         BK7, F2相当品(=OHARA社 S-TIM2)

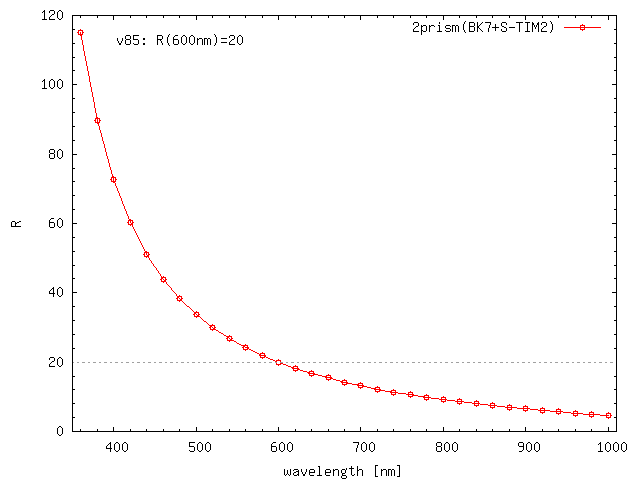

 ・波長分解能:   R= 73(@400nm), 20(@600nm), 9(@800nm)  表 グラフ

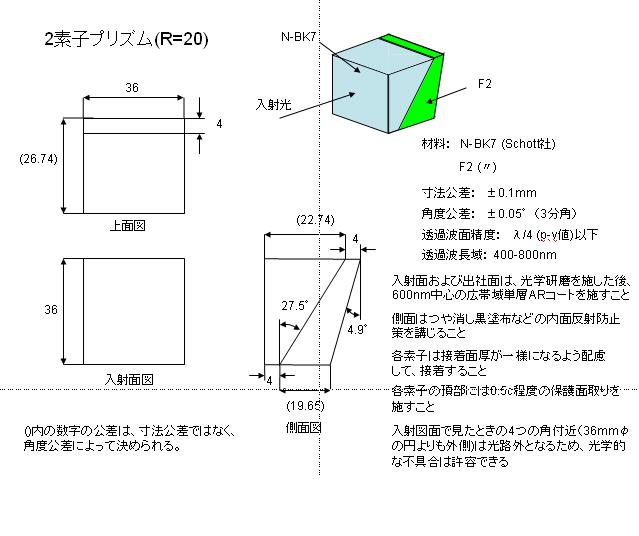

 ・図面

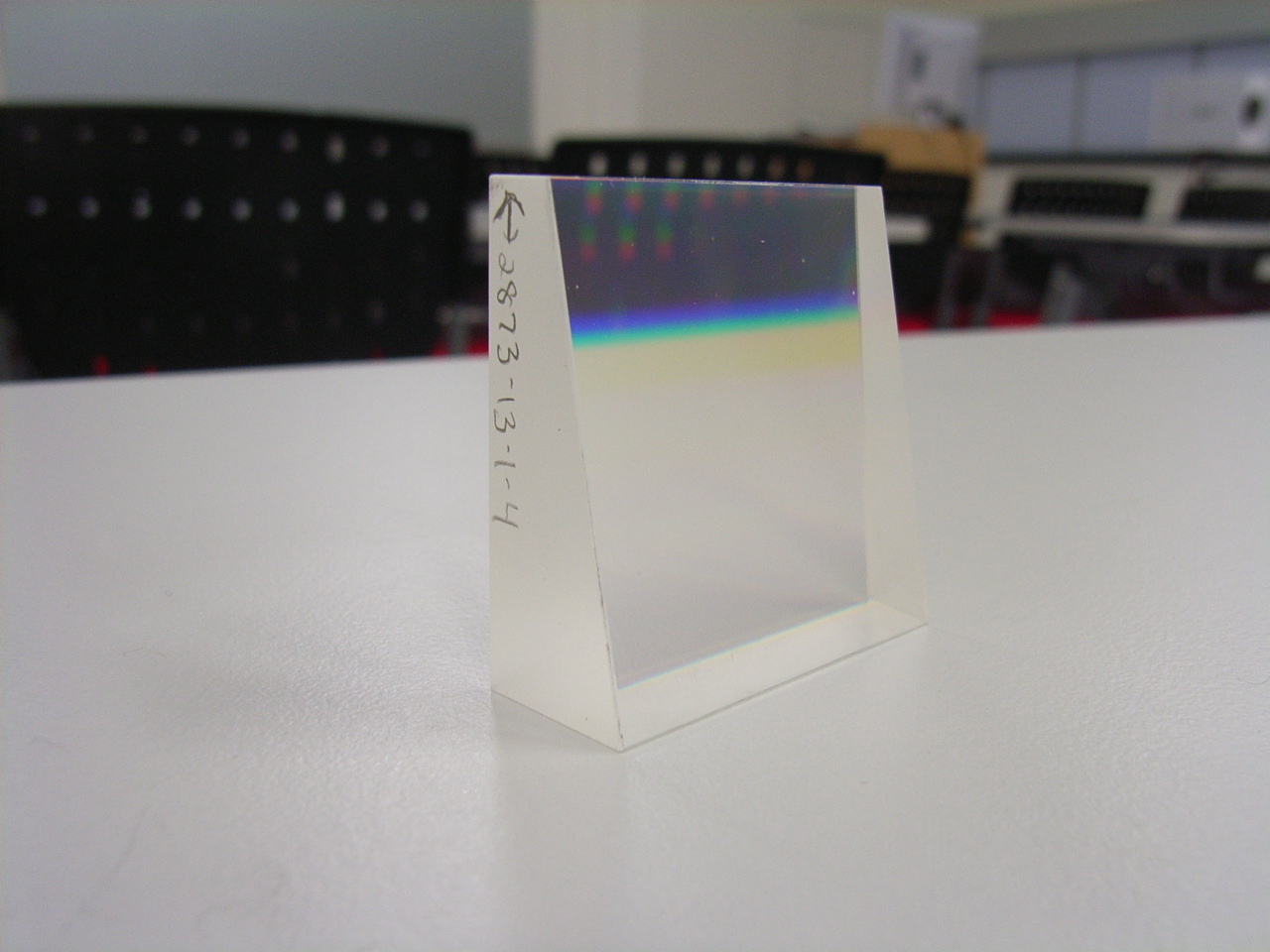

○ グリズム



 仕様:
 ・プリズム頂角: 12.2°
 ・直透過波長:   550nm
 ・透過波長域:   450-700nm
 ・素材:         BK7
 ・グレーティング: Newport社製 54-*-630R (溝本数=200gr/mm, 溝角度=10°) 効率曲線
 ・波長分解能:   R= 172(@656nm, 0.2mmスリット使用時)

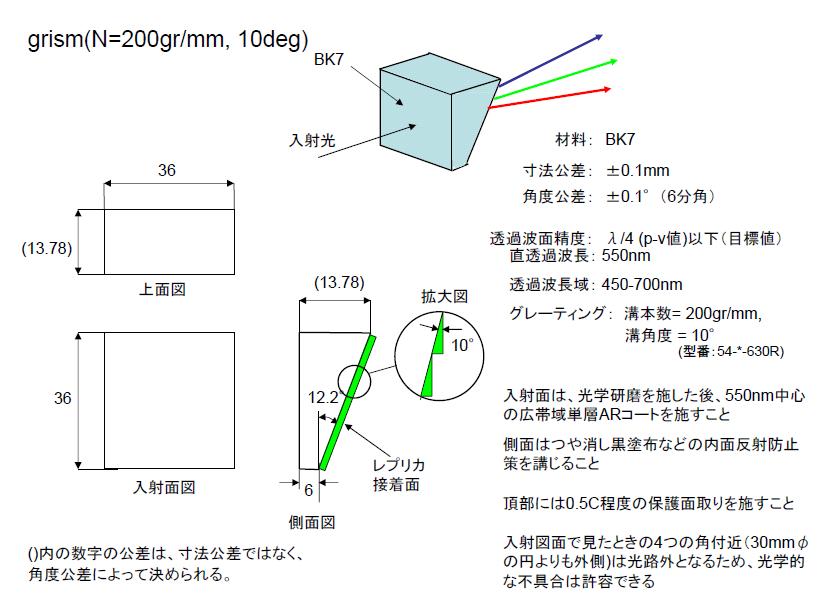

 ・図面

---
