筐体

 概念設計のみ行い、詳細設計と製作は業者(西村製作所)に依頼。

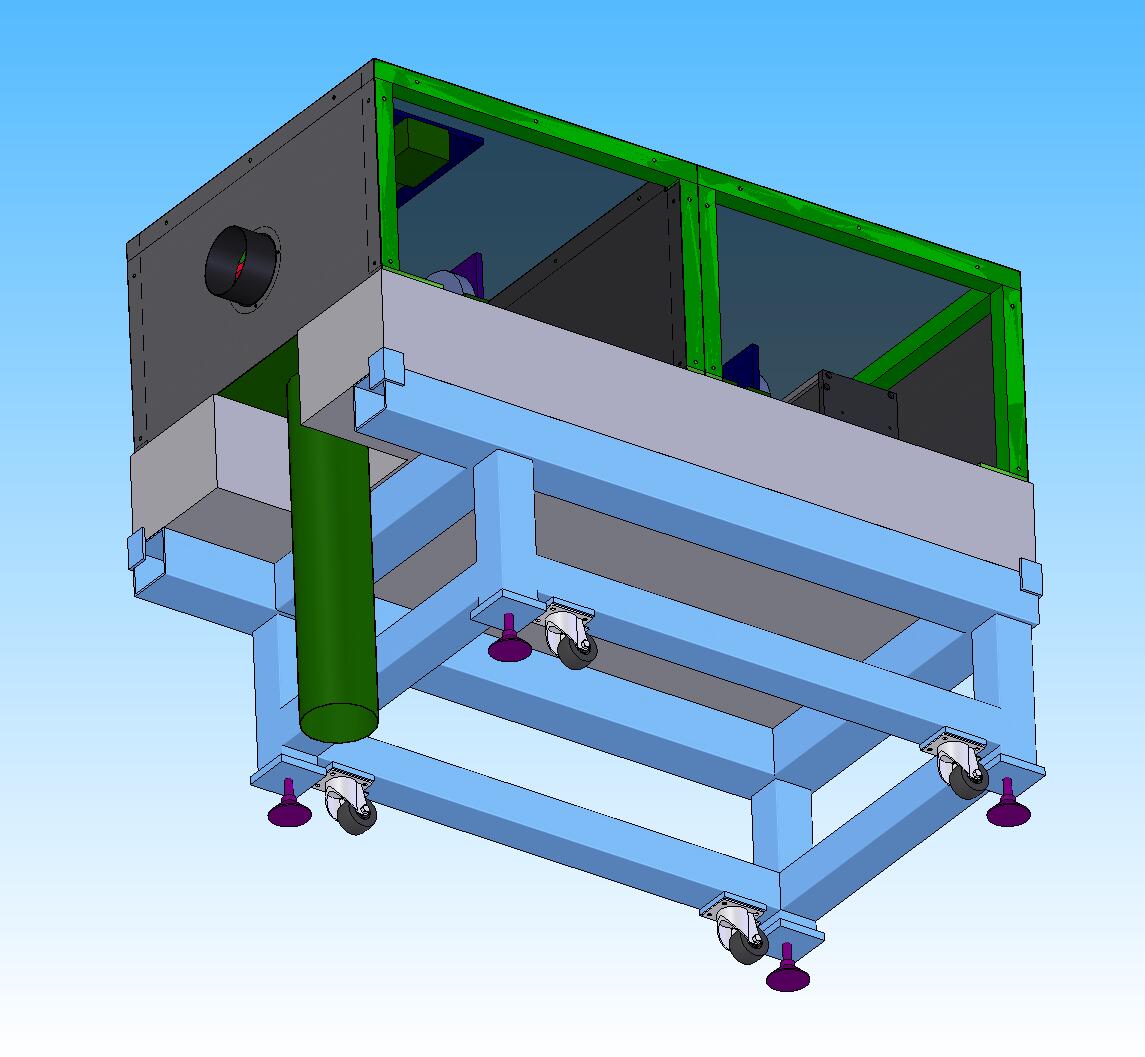

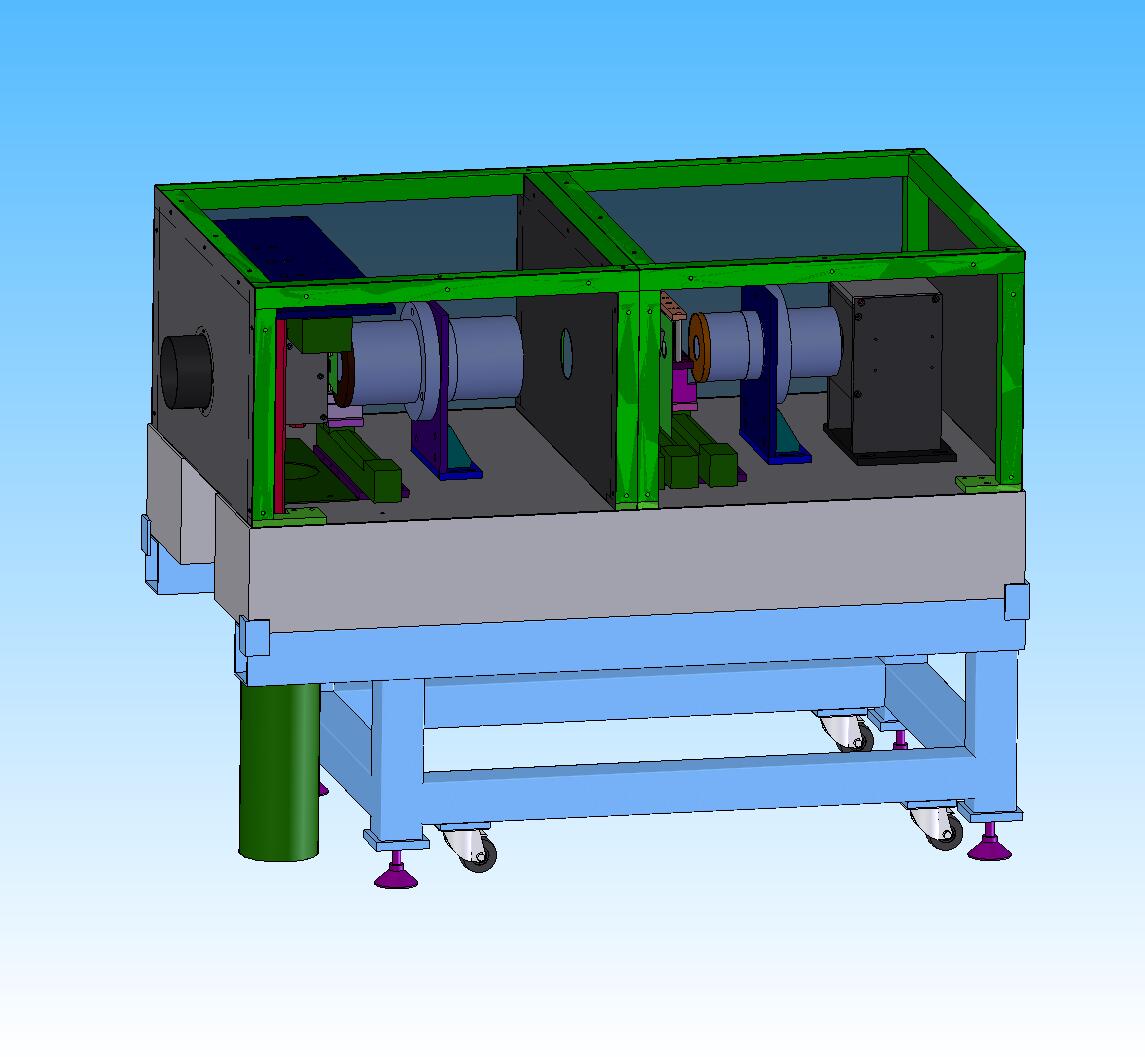

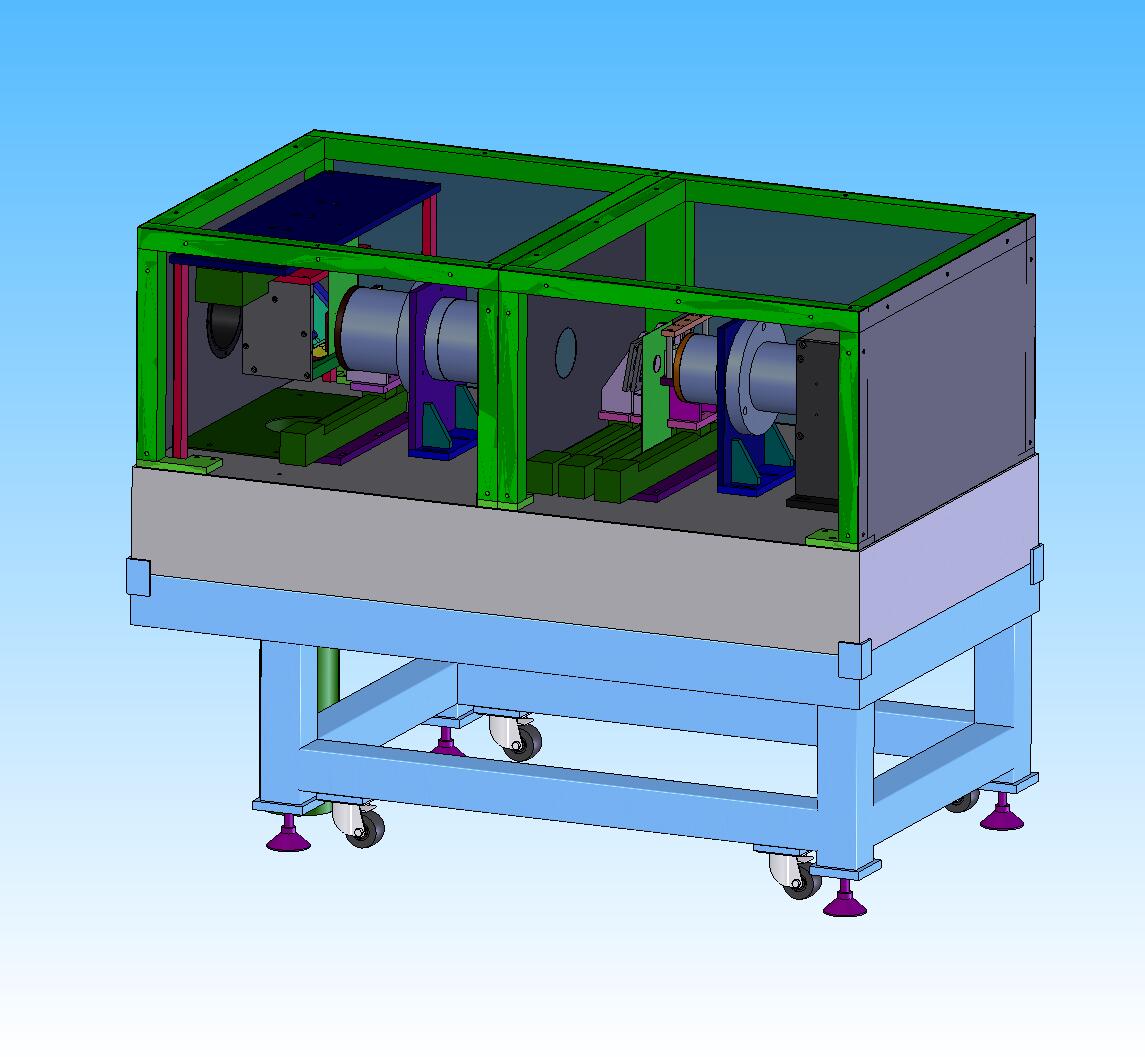

   (分光器全体の組立図、西村製作所作成)


 ○分光器筐体
  ・図面(西村製作所作成)  2ページ  pdf
  ・図面(西村製作所作成) 15ページ  pdf

 ○仕様書
  ・筐体寸法 2007年12月4日作成   pdf  ppt
  ・マスクスリット寸法変更       pdf  ppt

 ○各素子の詳細
  ・光学定盤:              シグマ光機製
  ・電動アクチュエータ:    SUS社製 XA-50L-300 (1本), XA-35L-200 (4本)
  ・フィルター:
     ・広帯域:            SBIG社製BVRフィルターφ50.0mm

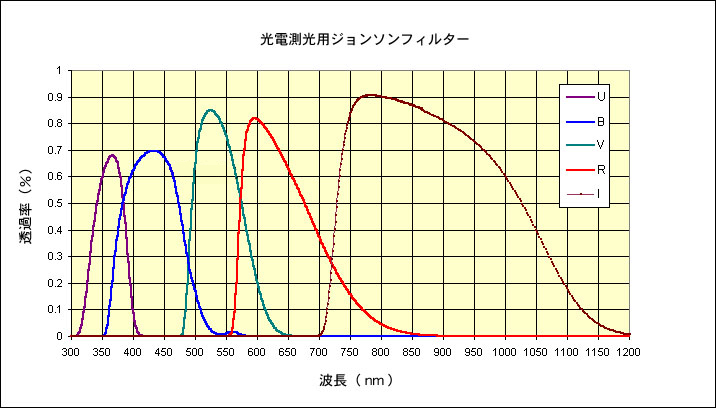

                            (品番: JSTLB, JSTLV, JSTLR 透過曲線)
     ・ロングパス:        エドモンドオプティクス社 GG495, L38(2枚)
                              サイズ=50.8x50.8mm
  ・分散素子:              2素子プリズム、グリズム

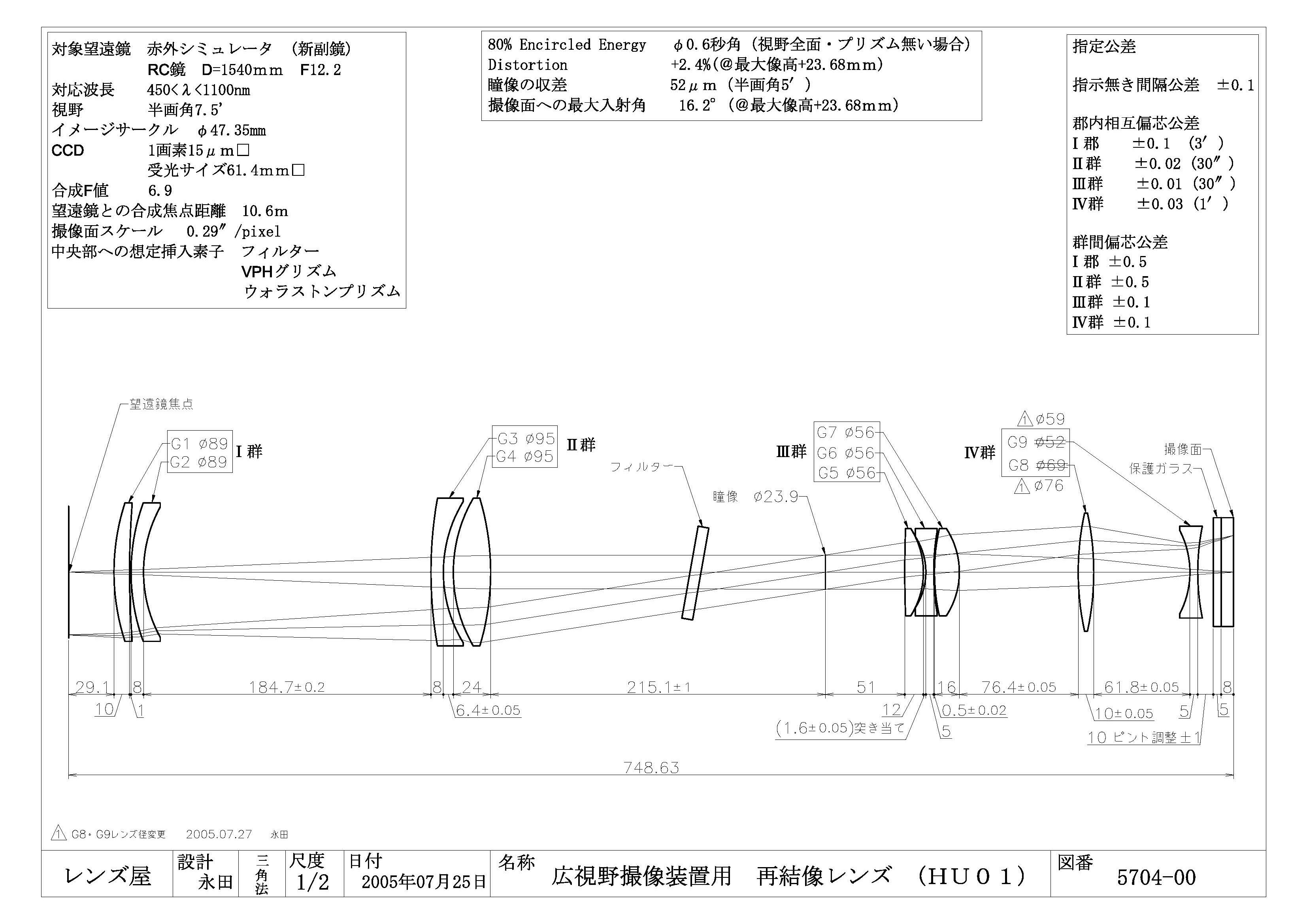

  ・レンズ系:              HOWPolと同じもの(予備)を使用。 図

 ○レンズホルダ
  基本的にはHOWPolと同じ構造を採用するが、前方、後方それぞれの外枠のみ
  設計を変更した。
  以下外枠の図面(SolidWorks2006で作成):
    ○前方レンズホルダ:
            組立図:  SLDASM  SLDDRW  pdf
        外枠部品図:  SLDPRT  SLDDRW  pdf
    ○後方レンズホルダ:
            組立図:  SLDASM  SLDDRW  pdf
        外枠部品図:  SLDPRT  SLDDRW  pdf
